پارامتر مختلف با دقت اساسی ۰.۱٪ است ، که نیازهای اندازه گیری دقیق قطعات و ماژول های مورد استفاده در مدارهای RF را برآورده می کند. نمایشگر بزرگ LCD با منوی عملکرد تک لایه LCR-۸۱۱۰G کاربری راحت برای وصل و کار کردن با آن را بدون زمان زیاد یادگیری در اختیار کاربران قرار می دهد.
LCRمتر روميزي ديجيتال LCR-۸۱۱۰G گودویل که دارای فرکانس متر است و تا ۱۰ مگاهرتز را ارائه می دهد ، و دقت ، تطبیق پذیری و وضوح بالا را برای طیف گسترده ای از اندازه گیری های قطعات ، حتی اندازه گیری مقاومت DC و ولتاژ و مانیتورینگ لحظه ای ارائه می دهند.
عملکرد LCRمتر چند مرحله ای این اجازه می دهد تا روی صفحه نمایش برنامه نویسی توالی اندازه گیری سفارشی با نشانه گذر / عدم موفقیت انجام شود. هر برنامه شامل ۳۰ مرحله آزمون است و هر مرحله از آزمون با پارامترهای انتخاب شده و حد مجاز قابل تنظیم است.
تحت عملیات چند مرحله ای ، کارهای روزمره خسته کننده را می توان قدم به قدم به طور خودکار و فقط با فشار یک دکمه انجام داد. با استفاده از حالت گراف ، LCR-۸۱۰۱G پاسخ امپدانس مؤلفه را نشان می دهد ، یا در طیف گسترده ای از جابجایی فرکانس متر یا بیش از طیف گسترده ای از رفت و برگشت ولتاژ تست در نمودار.
این یک نتیجه تجزیه و تحلیل از مقاومت یا مقاومت در برابر فرکانس یا مقاومت در برابر ولتاژ اعمال می شود. رابط های GPIB و RS-۲۳۲C برای کنترل ابزار و نمایش نتیجه آزمایش بر روی رایانه استاندارد رائه شده اند. ویژگی های غنی LCR-۸۱۱۰G وظایف اندازه گیری شما را با قیمتی بسیار رقابتی امکان پذیر می کند.
حالت چند مرحله ای LCR-۸۱۱۰G قادر به انجام یک سری اندازه گیری های یک جزء در تعدادی از مراحل تعریف شده توسط کاربر به صورت خودکار است. در مجموع ۶۴ برنامه را می توان در حافظه غیر متغیر ذخیره کرد و هر برنامه شامل ۳۰ مرحله تست است. می توان پارامتر و HI/LO را برای هر مرحله آزمایش تعیین کرد. بعد از ویرایش صحیح یک برنامه ، ساز می تواند تمام مراحل اندازه گیری را با فشار دادن دکمه در زیر Manual Trigger اجرا کند ، یا با شناسایی اتصال DUT در زیر گزینه Auto Trigger ، برنامه را به طور خودکار اجرا کند. هنگامی که تمام مراحل تست به پایان رسید ، صفحه نمایش خواندن اندازه گیری پارامتر انتخاب شده برای هر مرحله را با نتیجه اندازه گیری Pass ، HI یا LO نشان می دهد.
LCRمتر روميزي ديجيتال LCR-۸۱۱۰G در تست Pass / Fail نتیجه اصلی اندازه گیری پارامتر با محدودیت های تعریف شده توسط کاربر مقایسه می شود و سپس نتیجه عبور یا عدم موفقیت نمایش داده می شود. سه روش ، از جمله حد مطلق ، درصد و حد دلتا ، برای تنظیم حد HI (زیاد) و LO (پایین) بر اساس مقدار آزمون اسمی در دسترس است. آزمون Pass / Fail بررسی می کند که آیا نتیجه اندازه گیری پارامتر در محدوده قرار دارد ، سپس “PASS” را در حد مجاز نمایش می دهد ، یا “LO” را برای پایین تر از حد پایین یا “HI” برای بالاتر از حد مجاز نشان می دهد. یک مقیاس و نوار برای نمایش نتیجه اندازه گیری در مرکز صفحه نشان داده شده است تا یک شناسایی گرافیکی ارائه دهد ، که باعث کاهش زمان بازرسی اپراتور می شود. این مقیاس و نوار همچنین تنظیم اجزای متغیر را تسهیل می کند. در هر صورت نتیجه Pass یا Fail با زنگ زنگ تنظیم می شود ، که با شناسایی صدا ، مرتب سازی جزء یا مواد را آسان می کند.

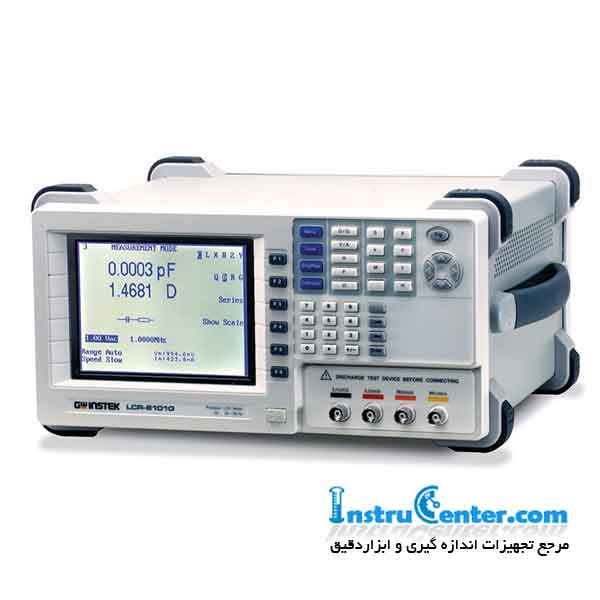

LCRمتر روميزي ديجيتال مدل LCR-۸۱۱۰G ساخت GW instek
LCRمتر روميزي ديجيتال
نمايشگرLCD
فركانس۱۰MHz~۲۰Hz پيوسته
قابلیت اتصال به PC با GPIB و RS-۲۳۲
