وظیفه گیج های جوشکاری عبارت است از :
۱- کنترل ابعادی قطعات و اتصالات مورد جوشکاری آماده شده
۲- کنترل سطوح شیب دار پخ خورده ار نظر زاویه سطح شیب دار پخ خورده
۳- کنترل فواصل لازم بین قطعات جهت مونتاژکاری آنها
۴- کنترل هم سطح بودن یا نبودن قطعات قبل از مونتاژ وجوشکاری
۵- کنترل واندازه گیری عیوب احتمالی برروی سطح جوشها از نظر طول، عرض و عمق آنها
وظیفه گیج های جوشکاری عبارت است از :
۱- کنترل ابعادی قطعات و اتصالات مورد جوشکاری آماده شده
۲- کنترل سطوح شیب دار پخ خورده ار نظر زاویه سطح شیب دار پخ خورده
۳- کنترل فواصل لازم بین قطعات جهت مونتاژکاری آنها
۴- کنترل هم سطح بودن یا نبودن قطعات قبل از مونتاژ وجوشکاری
۵- کنترل واندازه گیری عیوب احتمالی برروی سطح جوشها از نظر طول، عرض و عمق آنها
البته گیجهای مورد استفاده بسیار متنوع می باشد. گاهی گیجی را برای یک منظور بکار میبرند و گاهی نیز گیجهایی که چندین کار می توانند انجام دهند استفاده می شود. آنچه که مهم است دسترسی به اهداف فوق می باشد و باید در این راستا ابزار مناسب مربوطه را تهیه نمود . گیج های معروف و اصلی عبارتند از :

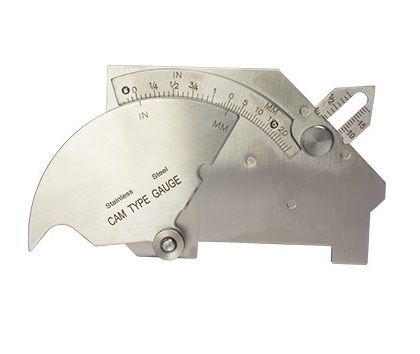

گیج کمبریج , Cambridge gage , Cambridge Gauge , (کاملترین گیج بازرسی چشمی جوش ، که به گیج ۸ کاره یا گیج ۱۲ کاره هم معروف است)
گیج های لو ، گیج میس مچ ، Hi Lo Gage , Hi Lo Gauge , (گیج سنجش هم سطحی یا همترازی که برای ورق ، روی لوله ، و داخل لوله کاربرد دارد)
گیج تیپر ، گپ گیج , Taper Gage , Taper Gauge , Gap Gage , Gap Gaugi , (برای اندازه گیری شیار ریشه ، قبل از جوشکاری به کار میرود)
وایر گیج , Wire Gaga , Wire Gauge , (گیجی بسیار ساده و ارزان برای اندازه گیری قطر سیم و مفتول و مته و میله و …)
گیج آ دبلیو اس , AWS Gage , AWS Gauge , (گیجی با چندین کاربرد ، که اصلی ترین کاربرد آن اندازه گیری ساق و سایز جوش میباشد)
گیج دبلیو جی , WG Gage , WG Gauge , (یک گیج کوچک و جمع و جور ، با کاربردی مثل گیج AWS)
پیت گیج , Pit Gage , Pit Gauge , (گیج سنجش عمق سوختگی حاشیه جوش Undercut با دقت زیاد)
گیج وی واک , V-Vac Gage , V-Vac Gauge , (عماکردی کاملا مشابه پیت گیج ، با ظاهری متفاوت)
فیلت گیج , Filet Gage , Filet Gauge , (گیجی چند تکه برای اندازه گیری سایز و ساق جوشهای گوشه ای)
