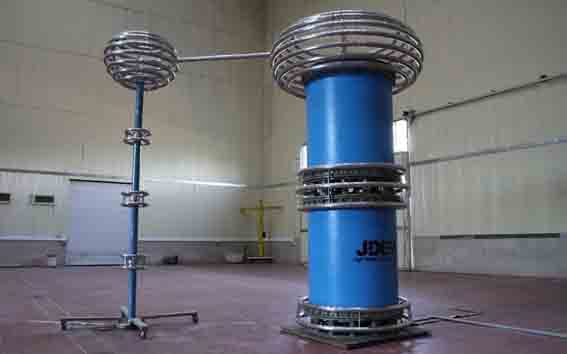

اين تجهيزات جهت انجام تستهای عايقي فركانس قدرت مورد استفاده قرار مي گيرند و كاربرد ديگر آنها در اندازه گيری تخليه جزئی به عنوان منبع تغذيه فشار قوی مي باشد. در انتخاب اين تجهيزات عواملی نظير سطح ولتاژ تست، توان مورد نياز جهت انجام تست، سطح تخليه جزئی و ... دخيل مي باشد كه اين عوامل به نوع وسيله تست شونده و رفتار آن در ولتاژهاي فشار قوی بستگي دارند. اين تجهيزات شامل دو رنج توان پايين و توان بالا به شرح ذيل مي باشد:
تجهيزات تست فركانس قدرت مدولار از ۱۰۰/۳۰۰kV و توان ۵kVA:
اين تجهيزات جهت تست وسيله های تست شونده با ظرفيت خازنی محدود طراحي شده اند و قابليت كاربرد در مدارات يك تا سه طبقه را دارا مي باشند. طراحي اين تجهيزات به گونه ای صورت گرفته است كه امكان ارتقاء با اضافه نمودن المانهای تكميلی فراهم مي گردد و تبديل مدار يك طبقه به دو و سه طبقه به سادگي ميسر مي باشد.
تجهيزات تست فركانس قدرت توان بالا از ۱۰۰/۱۲۰۰kV و توانهای ۳۰/۱۶۰۰kVA:
اين تجهيزات جهت تست وسيله های تست شونده با ولتاژهای تست بالا و ظرفيت خازنی زياد طراحي شده اند و در مدارات يك تا سه طبقه به صورت كاسكاد قرار مي گيرند. از اين تجهيزات در تست فركانس قدرت كليدهای فشار قوی، زنجير مقره ها، ترانسفورماتورهای توزيع و قدرت، بوشينگهای فشار قوی و ... استفاده مي شود.
مشخصات فنی:
۱- ترانسفورماتور فشار قوی آزمایشگاهی ۴۰۰ کیلوولت بدون تخلیه جزئی
PD Free High Voltage Test Transformer ۴۰۰kV
محدوده ولتاژ: ۴۰۰kV
توان نامی: ۸۰۰kVA
محدوده جریان: ۲A
فرکانس: ۵۰Hz
سطح تخلیه جزئی الکتریکی۱۰pC> : ۴۰۰Kv
كارفرما: شركت ايران ترانسفو زنجان
۲- سيستم AC تست پاور فركانسي ۶۰۰ کیلو ولت
مشخصات فني:
ولتاژ نامي: ۶۰۰kV
قدرت نامي: ۲۰۰kVA
جريان نامي: ۳۳۰mA
فركانس: ۵۰Hz
كارفرما: شركت ايران سوئيچ
۳- سيستم AC تست پاور فركانسي ۸۰۰ کیلو ولت
مشخصات فني:
ولتاژ نامي: ۸۰۰kV
قدرت نامي: ۸۰۰kVA
جريان نامي: ۱A
فركانس: ۵۰Hz
كارفرما: پژوهشگاه نيرو
۴- سيستم AC تست پاور فركانسي ۲۰۰ کیلو ولت
مشخصات فني:
ولتاژ نامي: ۲۰۰kV
قدرت نامي: ۱۰۰kVA
جريان نامي: ۵۰۰mA
فركانس: ۵۰ Hz
درصد ولتاژ اتصال كوتاه ≈ ۱۲
كارفرما: شركت های خدمات بازرگانی، توسعه پست¬ها و خدمات پس از فروش ایران ترانسفو زنجان، مقره سازی ایران، مقره¬سازی صدف گسترزنجان ، انتقال برق شکوه، نیرو تجهیز برق پارسه و پارس مقره
۵- سيستم AC تست پاور فركانسي ۴۰۰ کیلو ولت مشخصات فني:
ولتاژ نامي: ۴۰۰kV
قدرت نامي: ۸۰۰kVA
جريان نامي: ۲A
فركانس: ۵۰Hz
کارفرما: جهاد دانشگاهی علم و صنعت
۶- سيستم AC تست پاور فركانسي ۳۰۰ کیلو ولت
مشخصات فني:
ولتاژ نامي: ۳۰۰kV
قدرت نامي: ۲۰۰kVA
جريان نامي: ۶۶۰mA
فركانس: ۵۰Hz
درصد ولتاژ اتصال كوتاه ≈ ۱۳
كارفرما: شركت تکو پادساز
