در مدلهای نمایشگردار GPM-DR برای راه اندازی و استفاده از دستگاه، به اتصال منبع تغذیه ±۱۵ ولت نیاز است که از طریق کابل متصل شده به درگاه DB ۱۵ قابل تامین است، در این مدل قرائت از طریق نمایشگر قابل انجام است.همچنین کاربر می‌تواند به تمام عملیات اندازه گیری و قرائت را از بیرون و از طریق درگاه DB۱۵ نیز دسترسی داشته باشد. برای استفاده از درگاه DB۱۵ به جدول پین بندی مراجعه شود.
در این مدل شارسنج جرمی به ۴ رله مجهز شده است، ۲ رله حساس به جرم عبوری کل اندازه گیری شده و ۲ رله حساس به دبی لحظه ای اندازه گیری شده، کار بر می تواند با انجام تنظیم های مورد نظر با استفاده از کلید های فرمان روی دستگاه از این مدل حسگر برای اعمال فرمان به یک دستگاه بیرونی ( مانند شیر باز بسته) اسفاده کرده و از این طریق یک فرایند گازدهی را کنترل نماید.

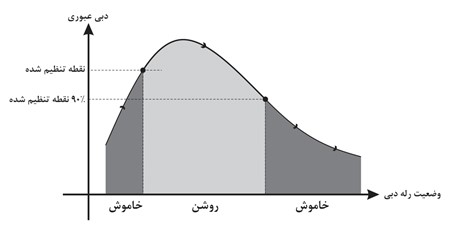

توجه!: طرح‌واره عملکرد رله‌های مربوط به دبی عبوری بر اساس نمودار هیسترزیس به شکل ذیل است، که بازه این هیسترزیس با ۹۰% مقدار تنظیم‌شده رله تنظیم گردیده است.
به‌عنوان‌مثال اگر رله دبی ۱ بر روی ۱۰۰ sccm تنظیم‌شده باشد، به‌محض رسیدن دبی عبور به این مقدار، این رله روشن می‌شود. این رله پس از کاهش مقدار دبی در ۹۰ sccm خاموش می‌گردد.
