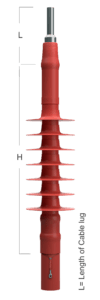

این سر کابلها جهت اتصال کابلهای زمینی به بوشینگ ترانسفورماتورها، خط هوایی و یا انواع تابلوها مناسب می باشد. این سرکابلها جهت کابل های PVC-XLPE-PE-EPR مناسب می باشد و سطح مقطع ۵۰ الی ۱۲۰۰ میلیمتر مربع را پوشش می دهد و برای انواع کابل های آرموردار ، بدون آرمور و سرب دار مناسب می باشد. همچنین این سرکابلها دارای زمان مصرف نامحدود می باشند.
استرس کنترل:
کابل ۷۲ کیلووات دارای میدان الکتریکی بسیار قوی می باشد که در صورت عدم کنترل آن باعث می شود به کابل صدمه زیادی بزند و کابل را از بین ببرد. این مبدل الکتریکی در انتهای کابل به جهت برداشت لایه گرافیت کابل بسیار شدیدتر می باشد. روکش های استرس کنترل شرکت پارس مفصل آسیا با تکنولوژی جدید سعی می نماید تا در دو مرحله مبدل الکتریکی یک نواخت را ایجاد کند و الکترون هایی که از لایه، فرار می کنند را به شیلد انتقال دهد. بدون اینکه صدمه ای به کابل وارد نماید و یا عمر کابل را کاهش دهد.
روکش های استرس کنترل از نسل جدید روکش های حرارتی استرس کنترل می باشند و بر خلاف انواع قبل عمر مفید آن افزایش یافته است. این سرکابل همانند کابلهای فشار متوسط حرارتی نصب می گردد و احتیاج به هیچ نوع وسایل خاصی جهت نصب ندارد. ولی پیشنهاد می شود از گرافیت بردار مناسب جهت لخت کردن کابل استفاده شود.
قطعات اصلی این سرکابلها به شرح زیر می باشد:
روکش حرارتی مقاوم دربرابر نورخورشید و ماوراء بنفش
روکش فشار قوی عایق
روکش استرس کنترل فشار قوی (کوتاه)
روکش استرس کنترل فشار قوی (بلند)
بشقابک (تعداد آن بستگی به محل استفاده بین ۴ الی ۱۰ عدد برای ۷۲ کیلوولت و بین ۲ الی ۷ عدد برای ۵۲ کیلوولت می باشد.)
کابلشو فشار قوی
کابلشو ارت
تجهیزات ارت
نوار آب بندی
نوار استرس کنترل زرد
جوهر نیمه هادی
گریس سیلیکون مخصوصص
طول نهایی سرکابلها جهت ولتاژ ۵۲ الی ۷۲ کیلوولت بستگی به ارتفاع سطح دریا و فاصله خزشی موردنیاز(۱۴۶۰ الی ۲۶۰۰ میلیمتر) لحاظ شده است
سطح مقطع کابل (میلیمتر مربع)=X
جنس کابلشو (AL/CU/BI)
