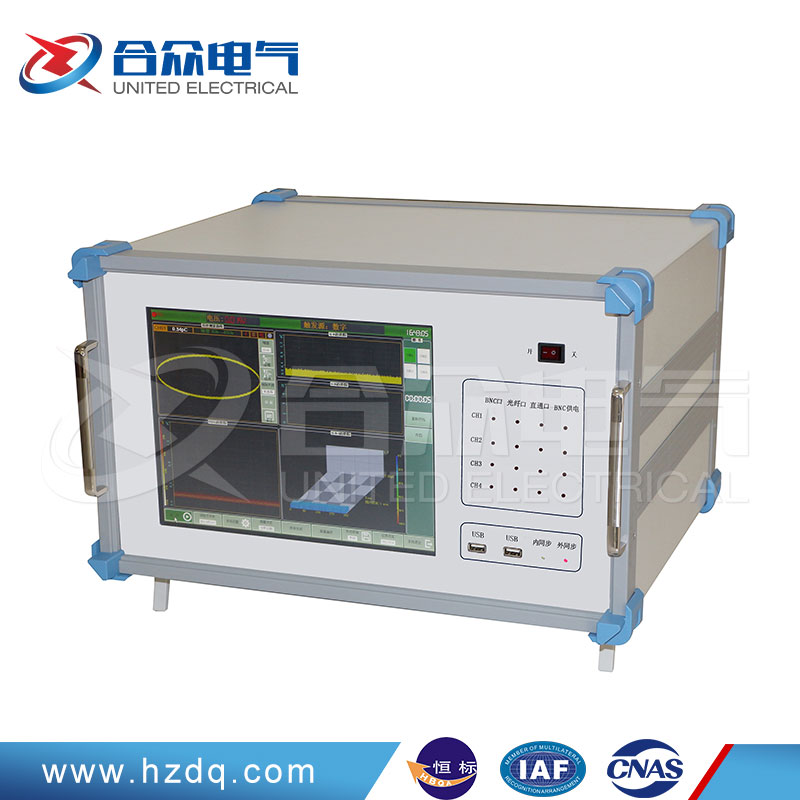

HZJF-۱۲۵ نسل جدیدی از دستگاه اندازه گیری و تجزیه و تحلیل تقویت کننده محلی دیجیتال با کارایی بالا است که توسط فناوری جدید پیاده سازی شده است. این محصول دارای کانال چند سیگنالی، رومیزی، TFT LCD، سیستم قابل اعتماد، میزان خرابی پایین است. علاوه بر اندازه گیری دبی جزئی تجهیزات الکتریکی ولتاژ بالا، همچنین وظیفه موقعیت یابی دقیق نقطه عیب تجهیزات خطا را دارد. سیستم تشخیص متخصص تعبیه شده در تجهیزات می تواند انواع مختلف تخلیه را به دقت شناسایی کند. در عین حال، می توان از آن برای نظارت بر تخلیه جزئی پیوسته آنلاین تجهیزات الکتریکی ولتاژ بالا مانند ترانسفورماتور قدرت بزرگ نیز استفاده کرد. این یکپارچه سازی چند منظوره اندازه گیری پخش محلی، موقعیت یابی و نظارت آنلاین را درک کرده است.
این دستگاه ابزار ویژه ای برای اندازه گیری و تجزیه و تحلیل عملکرد عایق تجهیزات قدرت می باشد.این سیستم از فناوری مدرن الکترونیکی و یکپارچه کامپیوتری برای تحقق تقویت سیگنال (آنالوگ، الکترونیکی، دیجیتال)، فیلتر کردن، جمع آوری داده ها، پردازش داده ها، نمایش گرافیکی، گزارش تست استفاده می کند. تولید خودکار، به منظور تکمیل اندازه گیری تخلیه جزئی، مکان و تشخیص خطا.
دامنه کاربرد، روش تست، حلقه تست، پارامترهای عملکرد فنی کاملاً مطابق با استانداردهای IEC۲۷۰ و GB۷۳۵۴-۲۰۰۳ (اندازهگیریهای تخلیه جزئی) و الزامات استاندارد DL ۴۱۷-۹۱ «دستورالعملهای تجهیزات برق در صحنه جزئی» است. اندازه گیری دبی”.
امکانات:
۱. آزمایش کننده تخلیه جزئی پلت فرم های عملیاتی سری ویندوز را اتخاذ می کند، در انتخاب صفحه نمایش بیضوی، خط مستقیم و موج سینوسی آزاد است، با توجه به روش تحلیل گرافیکی ۲ بعدی و ۳ بعدی و پنجره طیف، پنجره خصوصیات Q - V - F ۳ D، می تواند استاتیک برای پالس تخلیه جزئی در یک چرخه اندازه گیری ولتاژ آزمایشی، مشاهده، تجزیه و تحلیل با جزئیات.
۲. عملیات پنجره دیجیتال را می توان انجام داد، هر پنجره باز فاز، پنجره تک، دوگانه را انتخاب کنید، چرخش ۳۶۰ درجه بیضی، به منظور جلوگیری از اثر تداخل در اندازه گیری.
۳. اندازهگیری چند کاناله و فناوری دیفرانسیل دیجیتال میتواند بهطور انعطافپذیری تمایز قطبیت پالس یا حلقه اندازهگیری تعادل را بسازد، و به طور موثر سیگنال پالس تداخل را سرکوب کند. تجزیه و تحلیل طیف پیشرفته می تواند به طور موثر تداخل پس زمینه را کاهش دهد.
۴. کانال ورودی چند مسیره، که می تواند برای آزمایش شش سیگنال جزئی محصول آزمایش شده با یک بار تقویت استفاده شود، می تواند به راحتی منبع سیگنال ها را تجزیه و تحلیل کند. می توان از آن برای انتخاب باند فرکانس، تبدیل بهره، تجزیه و تحلیل طیف و دو بعدی و سه بعدی استفاده کرد. نمایشگر گرافیکی
۵. سیستم همچنین می تواند یک تصویر واحد را چاپ یا ذخیره کند و داده های نمودار را برای زمان مداوم برای تجزیه و تحلیل ذخیره کند.
۶. تجزیه و تحلیل شکل موج مختلف و روش های ضبط ارائه شده، قضاوت در مورد ماهیت تخلیه را برای شما آسان می کند؛ ضبط و پردازش خودکار انواع داده های آزمایشی می تواند به سرعت گزارش آزمایش گرافیکی و متنی را تولید کند.
