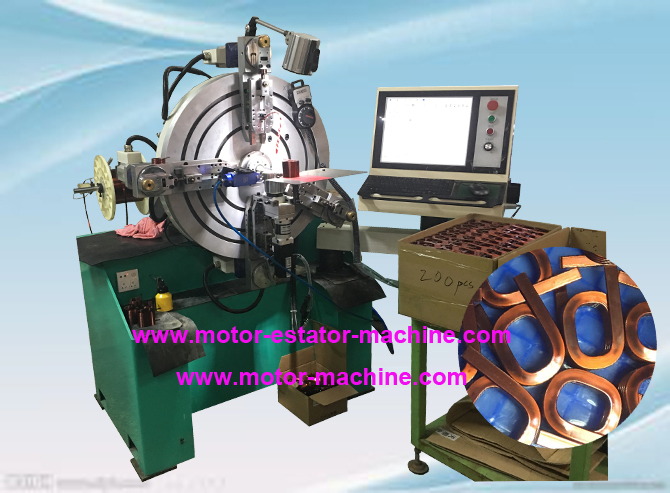

دستگاه سیم پیچ سیم پیچ برای سیم پیچ های مورد استفاده در ترانسفورماتور و غیره طراحی شده است.
کنترلر CNC، ۱۰ محور (تغذیه سیم، دوک، آرایه سیم، سیم پیچ، محور آزاد ۶)، قسمت شکل دهی با همکاری محور آزاد تکمیل می شود.
تغذیه سیم از سیستم سروو است که به صورت جداگانه کنترل می شود، می تواند سیم را به صورت تک یا چند برابر در هر طول مورد نیاز تغذیه کند.
چرخش هسته واقع در پانل مرکزی که به صورت جداگانه کنترل می شود، می تواند به چرخش ۳۶۰o CW/CCW دست یابد.
محور سیم پیچی بر روی محور آرایه سیم نصب شده است که دارای ۲ گروه سروو موتور به صورت همزمان کار می کند. به طوری که می تواند سیم پیچی CW/CCW، سیم پیچ متراکم، سیم پیچی گام متغیر، با محور آزاد همکاری کند، می تواند به یک لایه، چند لایه دست یابد. سیم پیچی لایه ها و غیره
OD سیم: ۱.۵-۴.۰mm
لایه ها: N+۱
طول تغذیه سیم: ۰.۱ ~ N + ۱
سیم پیچ (دایره) No.N+۱
حداکثر ارتفاع آرایه سیم: ۶۰
حداکثر ضربه محور آزاد: ۶۰
زاویه محور بادامک: +/-۳۶۰o
زاویه هسته چرخش: +/-۳۶۰o
بازده: ۰-۵۰ عدد
قدرت تغذیه سیم: ۲.۹ کیلووات
قدرت چرخش هسته: ۱.۰ کیلو وات
قدرت آرایه سیم: ۰.۷۵ کیلو وات
قدرت سیم پیچ: ۰.۷۵ کیلووات
