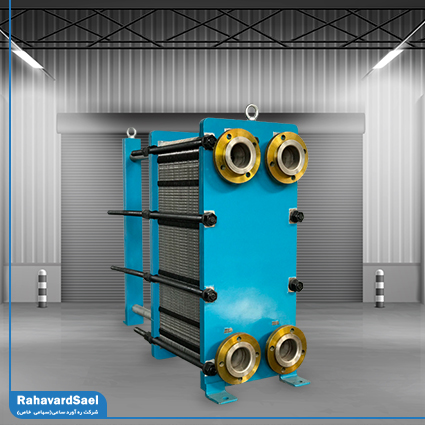

مبدل حرارتی صفحه ای واشردار ، در دهه ۱۹۳۰ برای استفاده در صنایع غذایی بویژه صنایع لبنی ابداع گردید. به تدریج با بهینه شدن اجزاء ، قطعات و روش های ساخت این نوع مبدل حرارتی ، از دهه ۱۹۶۰ به بعد شرایط استفاده از آنها در سایر صنایع مهیا شد.
از مهمترین عوامل گسترش کاربرد مبدل حرارتی صفحه ای واشردار در سایر صنایع ، می توان به بهبود هندسه صفحات، توسعه مواد اولیه و طراحی کارآمد تر آنها اشاره نمود.
مهمترین بخش یک مبدل حرارتی صفحه ای واشردار از تعدادی ورق فلزی نازک با سطح مواج تشکیل می گردد . هر صفحه با استفاده از یک قطعه لاستیکی به نام واشر از صفحه بعدی جدا شده و نهایتا با قرار گرفتن مجموعه صفحات و واشرها مابین دو صفحه ضخیم و فشرده شدن آنها به یکدیگر توسط تعدادی پیچ محکم کننده ، “مبدل حرارتی صفحه ای واشردار” ساخته می شود.
نقش ورق های فلزی ، ایجاد سطوح تبادل دما و وظیفه واشرها ، آببندی سطوح تبادل دما نسبت به یکدیگر و همچنین نسبت به محیط پیرامونی مبدل حرارتی صفحه ای است.
چیدمان خاص سطوح تبادل دما و واشرها ، همراه با وجود محل عبور سیال ها در گوشه های صفحات ، شرایطی را ایجاد می نماید که حرکت سیالهای گرم و سرد را از مجراهای ایجاد شده توسط صفحات ، بصورت یک در میان و متناوب ممکن می سازد.
انواع مبدل های حرارتی صفحه ای
مبدل حرارتی صفحه ای واشردار
مبدل حرارتی صفحه ای واشردار یکی از انواع مبدل حرارتی صفحه ای است که در آن از واشرهای پلیمری به منظور آب بندی صفحات استفاده می شود. مجموعه این صفحات به وسیله پیچ و مهره میان دو قاب فولادی سفت شده اند و به همین علت است که به آن مبدل صفحه ای قابدار نیز گفته می شود.
طرز کار مبدل حرارتی صفحه ای واشردار
نحوه چیدمان صفحات مبدل حرارتی صفحه ای واشردار به گونه ای می باشد که باعث ایجاد یک شبکه لانه زنبوری می شود. این شبکه در واقع همان مسیر حرکت سیال گرم و سرد است. طرز کار مبدل حرارتی صفحه ای بدین صورت است که دو سیال در خلاف جهت هم از نازل هایی به درون مبدل حرارتی وارد شده و بعد از انتقال دادن حرارت، از آن خارج خواهند شد. صفحات سیال گرم و سرد به صورت یک در میان کنار هم قرار می گیرند.
در واقع سیالاتی که به این صفحات موج دار وارد می شوند به شکل یکی در میان بین صفحه های فلزی جریان پیدا کرده و با همدیگر عملیات تبادل گرما را انجام می دهند. این صفحات به شکل متقارن در پشت سر یکدیگر قرار گرفته و سیال سرد و گرم در میان این صفحات در حال گردش می باشند. آرایش سطح صفحات موجب به وجود آمدن امواجی در سیال می شود و بدین شکل فرآیند انتقال حرارت و همچنین برودت دما میان دو سیال با سرعت بالایی انجام خواهد شد.
طرز کار مبدل حرارتی صفحه ای واشردار و همچنین ساختار آن به شکلی می باشد که امکان دسترسی راحت به اجزای داخلی آن وجود دارد. این نکته باعث شده تا قابلیت نظافت، تعمیر و نگهداری راحت این نوع مبدل نیز فراهم شود. چین دار بودن صفحات موجب بیشتر شدن آشفتگی جریان سیال خواهد شد. به همین علت است که میزان انتقال حرارت بالا رفته و در نتیجه بازده گرمایی مبدل نیز افزایش می یابد. طرز کار مبدل حرارتی صفحه ای
